Los navegantes apreciarán de inmediato los ricos gráficos del i70 que le ofrecen la opción de pantallas de instrumentos analógicas digitales, gráficas o virtuales. La pantalla de 4 pulgadas del i70 presenta el mejor tamaño de dígitos de su clase de hasta 2 pulgadas de alto para facilitar la lectura de datos de instrumentos montados en mástiles, consolas elevadas u otras áreas que se leen con frecuencia a distancia. i70 ofrece múltiples paletas de colores para optimizar la visibilidad bajo diferentes condiciones de iluminación. Además, los instrumentos i70 ofrecen un conveniente control de atenuación grupal, lo que simplifica la atenuación simultánea de varios instrumentos para la navegación nocturna.
Los instrumentos i70 son el complemento perfecto para las nuevas pantallas multifunción de la serie E7. Ambos productos están construidos de acuerdo con la filosofía de diseño de empaquetar el tamaño máximo de pantalla en el gabinete más pequeño posible. Los instrumentos i70 ultra elegantes cuentan con un aspecto limpio y moderno que se ve muy bien en los barcos de vela y motor de lujo de hoy. Los instrumentos i70 también se ven geniales junto con los nuevos controladores de piloto automático p70 y p70R con entradas de botón pulsador o perilla giratoria.
Además de las pantallas tradicionales de profundidad, velocidad, viento y brújula, el i70 puede repetir cientos de datos diferentes de dispositivos como receptores GPS, sistemas de navegación, estaciones meteorológicas, motores, sistemas de control del nivel del tanque y mucho, mucho más. La pantalla del repetidor AIS del i70 funciona con receptores del sistema de identificación automática compatibles con NMEA2000 para mostrar un gráfico de los 25 objetivos AIS más cercanos, con fácil acceso a la información ampliada de cada objetivo. Los instrumentos i70 incluyen una selección de fuente de datos fácil de administrar. Esto es excelente para el capitán que quiere beneficiarse de fuentes de datos redundantes para elementos críticos como fuente de posición GPS o profundidad del agua.
Los instrumentos i70 utilizan la red SeaTalk NG exclusiva de Raymarine para una instalación e integración sencillas con otros sistemas a bordo. La arquitectura de red simplificada proporciona una instalación sin complicaciones, una gran fiabilidad y una fácil integración con dispositivos NMEA2000 de terceros..
Caracteristicas Clave i70
- Vistas de datos gráficos y digitales de viento, profundidad, velocidad, objetivos AIS, motor, combustible y navegación GPS
- Pantalla en color visible ultrabrillante a la luz del sol de 4" con retroiluminación LED
- 30 % más grande que la generación anterior y pantallas competitivas
- Amplio ángulo de visión horizontal y vertical de 160 grados
- El mejor de su clase, caracteres de pantalla completa extragrandes de 1,7" (43 mm) de altura
- Consumo de energía muy bajo: 150mA / 1.6W típico
- Consume un 27 % menos de energía que los instrumentos de color de la generación anterior
- Fácil de instalar con un simple corte circular con sierra perforadora
- Nuevo ADN de diseño de Raymarine
- El debut del nuevo ADN de diseño industrial de Raymarine. El i70 y el piloto automático p70 correspondiente son pantallas elegantes y de bajo perfil que combinan a la perfección con los MFD de Raymarine
Integración AIS i70
El i70 es el primer instrumento del mundo con capacidad de repetidor AIS. El i70 utiliza datos AIS de SeaTalkng o receptores AIS compatibles con NMEA2000. Conectividad plug and play con Raymarine AIS350 y AIS650
Mostrar objetivos para cualquier otra embarcación equipada con AIS.
Muestra la información del viaje que transmiten estos objetivos, como su posición, rumbo, velocidad y velocidad de giro.
Muestre información básica o detallada para cada embarcación objetivo, incluidos datos de objetivos críticos para la seguridad.
Establezca una zona segura alrededor de su embarcación.
Ver alarmas AIS y mensajes relacionados con la seguridad.
Active el modo silencioso con Raymarine AIS650
Interfaz de Usuario de i70 LightHouse
Interfaz de usuario Raymarine LightHouse exclusiva y fácil de usar
La estructura de menú intuitiva pone las funciones de uso frecuente al alcance de su mano
El asistente de inicio simple garantiza una calibración y una configuración adecuadas
Flechas simples arriba/abajo para seleccionar entre las páginas disponibles
La función "Rollover" se desplaza automáticamente a través de las páginas de datos gráficos y digitales
Coherencia de la interfaz de usuario multiplataforma con el MFD e7
Funciones de Red del i70
- Compatibilidad con SeaTalkng, SeaTalk y NMEA200
- Conéctese con transductores Raymarine SeaTalkng o transductores SeaTalkng Smart
- Control sincronizado de brillo y paleta de colores con grupos de instrumentos i70 y p70. Más control de brillo sincronizado con los MFD e7
- La función de fuente de datos múltiple (MDS) ofrece una selección preferida de fuente de datos cuando hay varios sensores presentes en la red.
Especificaciones del Instrumento Multifunción i70 de 4"
Potencia
Tensión de alimentación nominal: 12 o 24 V DC
Rango de tensión de funcionamiento: 10,7 a 32 V DC
Corriente: 132mA
Consumo de energía: 1,6 W
Ambiental
Temperatura de funcionamiento: -25 °C a 55 °C (-13 °F a 131 °F)
Rango de temperatura de almacenamiento: -30 °C a 70 °C (-22 °F a 158 °F)
Humedad relativa: máx.: 93%
A prueba de agua: IPX6
Fisica
Pantalla de visualización: pantalla LCD TFT, color de 16 bits (64k colores)
Resolución: 320x240
Brillo: 700cd/m2
Conexiones
Conexiones de datos: 2 x puertos SeaTalkng (completamente compatibles con las especificaciones NMEA2000 y SeaTalk)
Aprobaciones
Conformidad: Europa 2004/108/EC
Conformidad: Australia y Nueva Zelanda C-Tick, nivel de cumplimiento 2

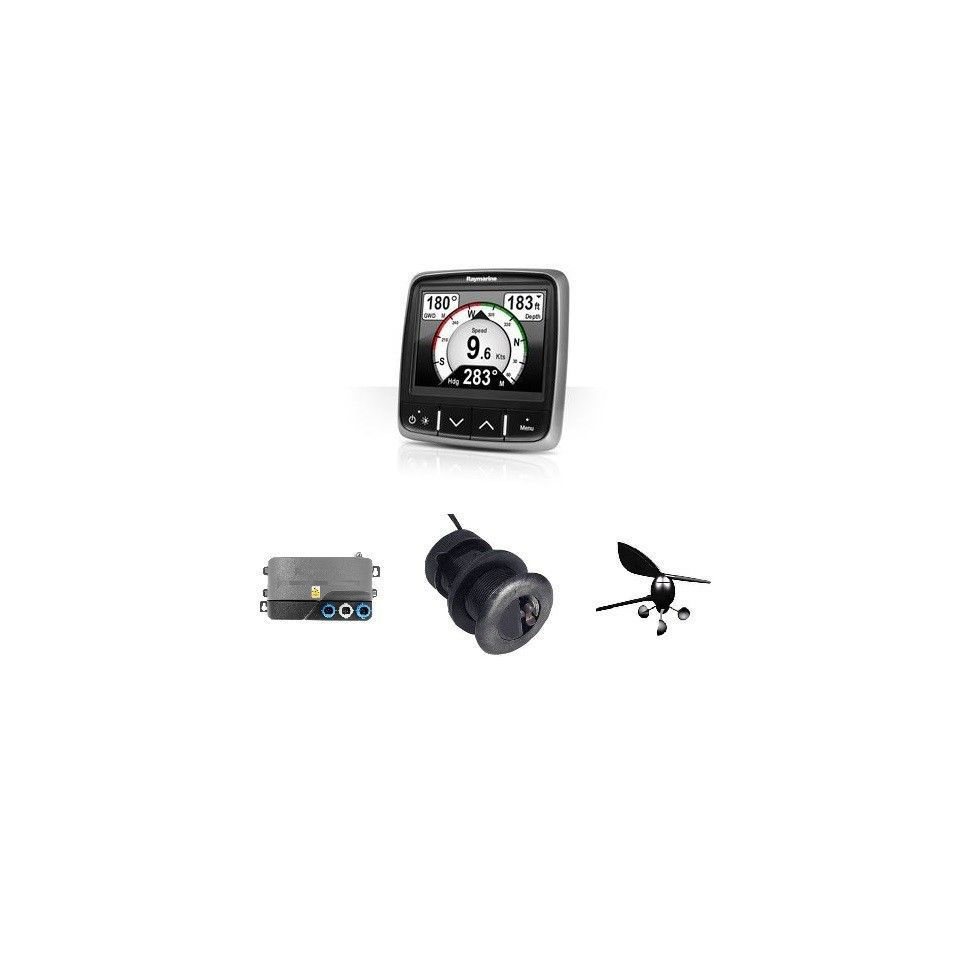

Paquete del Sistema i70 (Transductores de Viento, Profundidad y Velocidad)
E22172 Instrumento multifunción i70
Convertidor de transductor E70010 ITC-5
E22078 Transductor de viento delantero estándar con cable de 100'
Transductor de salida analógica A22154 (DST800)
A06049 Cable de alimentación SeaTalk NG
A06031 Terminador SeaTalk para ST70
A06074 Terminador STNG en línea
A06068 Cable troncal STNG, 9M
